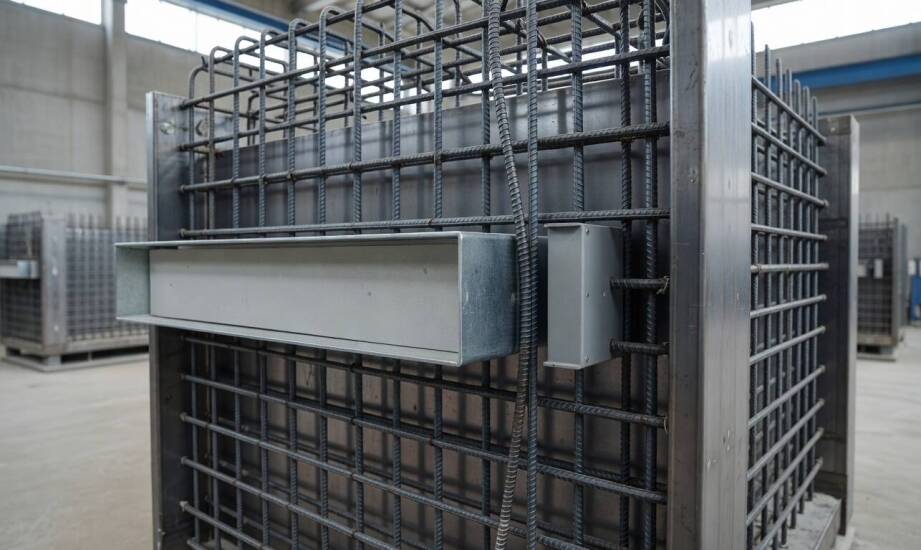

Jak skoordynować pętlę RVL, rurę karbowaną i szynę kotwiącą w jednym prefabrykacie

Nowoczesna prefabrykacja wymaga umieszczania coraz większej liczby funkcji w obrębie jednego elementu żelbetowego. W jednym detalu konstrukcyjnym często spotykają się jednocześnie pętla linowa RVL, rura karbowana oraz szyna kotwiąca. Każdy z tych komponentów odgrywa inną rolę w cyklu życia produktu, począwszy od rozformowania na zakładzie, przez transport, aż po docelowy montaż na budowie. Ich współistnienie na ograniczonej przestrzeni wymusza precyzyjne rozmieszczenie już na etapie projektowania szalunku. Zaniedbanie kolizji przestrzennych prowadzi do problemów z nośnością lub utrudnia późniejsze prace instalacyjne.

Wpływ osadzanych elementów na otulinę i geometrię formy

Planowanie układu zbrojenia i akcesoriów w formie zaczyna się od analizy wymagań wytrzymałościowych dla każdego detalu. Stalowa pętla linowa służy do bezpiecznego podnoszenia i transportu prefabrykatu, co wymaga odpowiedniego zakotwienia jej w masie betonowej. Standardowe pętle o średnicach rzędu 6-8 milimetrów wyznaczają minimalną odległość od krawędzi zewnętrznej elementu. Zbyt płytkie osadzenie zawiesia grozi wyrwaniem stożka betonu podczas podnoszenia ciężkiej płyty elewacyjnej z formy produkcyjnej.

Istotnym wyzwaniem w ograniczonej przestrzeni formy bywa rura karbowana, która pełni rolę traconego szalunku. Wykonawcy używają jej do tworzenia przelotowych otworów montażowych lub kanałów dla przyszłych instalacji wewnątrz gotowego elementu. Obecność rury karbowanej drastycznie redukuje ilość miejsca na zbrojenie główne, a jej spora średnica wpływa bezpośrednio na grubość otuliny chroniącej stal przed korozją. Projektant musi uwzględnić ten ubytek betonu, aby zachować ciągłość warstwy ochronnej wokół pozostałych komponentów.

Kluczowym elementem układu mocującego jest zabetonowana w elemencie szyna kotwiąca, która przenosi obciążenia docelowych konstrukcji elewacyjnych. Szerokość profilu oraz głębokość jego kotew decydują o minimalnych parametrach wylewki nad i pod punktem montażowym. Zmiana położenia jednego z tych trzech detali natychmiast wymusza korekty pozostałych. Przesunięcie pętli RVL bliżej krawędzi nierzadko koliduje z rezerwą przestrzenną rury karbowanej, co z kolei wypycha szynę kotwiącą poza jej optymalną oś nośną. Konstruktorzy muszą ostatecznie rozstrzygnąć ten układ przed wylaniem mieszanki betonowej.

Wpływ śrub młotkowych na zakres regulacji i osiowanie

Prawidłowe zabetonowanie profilu otwiera drogę do bezpiecznego mocowania osprzętu na placu budowy. Do wnętrza szyny wprowadza się dedykowane śruby młotkowe lub warianty hakowe, które stanowią ostateczne ogniwo nośne układu. Specyficzny kształt ich główki pozwala wsunąć element w szczelinę profilu, a następnie zablokować go poprzez obrót. Zastosowanie śrub młotkowych eliminuje konieczność inwazyjnego wiercenia w betonie, co jest szczególnie ważne w rejonach zagęszczonego zbrojenia i ukrytych instalacji.

System przesuwny całkowicie zmienia podejście do tolerancji montażowych podczas wznoszenia budynku. Wykonawca zyskuje możliwość płynnej regulacji położenia mocowanego detalu wzdłuż wbudowanej szyny, kompensując w ten sposób ewentualne niedokładności produkcyjne. W takich sytuacjach sprawdzają się certyfikowane komponenty, które gwarantują przewidywalną współpracę wszystkich elementów. Jako oficjalny przedstawiciel marki HAZ Metal, dystrybutor Bonato Polska dostarcza homologowane ETA szyny kotwiące oraz kompatybilne akcesoria, dopasowane do wymagań zakładów prefabrykacji.

Weryfikacja obciążeń przenoszonych przez osadzone śruby uwzględnia bliskość rury karbowanej, która stanowi osłabienie przekroju całego elementu. Odpowiednio dobrane profile zapobiegają wyrywaniu mocowań pod wpływem silnych obciążeń wiatrowych. Inżynierowie dobierają długość gwintu i klasę stali śruby tak, aby odpowiadały one siłom ścinającym działającym na dany węzeł elewacji.

Sukces technologiczny zaawansowanego węzła konstrukcyjnego opiera się na pełnej zgodności funkcji, geometrii i zaplanowanej kolejności montażu. Żaden pojedynczy komponent nie zapewni bezpieczeństwa, jeśli jego osadzenie wymusi uszkodzenie sąsiednich elementów. Właściwe rozplanowanie zawiesi linowych, przelotów instalacyjnych i punktów kotwiących jeszcze przed zalaniem formy eliminuje kolizje sprzętowe na późniejszych etapach budowy. Przemyślana koordynacja tych trzech detali w jednym prefabrykacie gwarantuje bezproblemowy transport i wieloletnią trwałość docelowych mocowań.
